Электронный контроллер тока ЭКТ

Назначение

Электронный контроллер тока ЭКТ предназначен для непрерывного контроля токов в цепях питания трёхфазных электроустановок переменного тока промышленной частоты 50 Гц напряжением 220/380 В (далее - ЭУ) (электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через внешние трансформаторы тока контроллеры ЭКТ могут использоваться в линиях на любое напряжение.

Модификации контроллера ЭКТ

Обозначение изделия:
  ЭКТ – (1) – (2)
   1 - номинал по диапазону номинального тока (5, 10, 25, 60, 125, 250, 625);
   2 - модификация контроллера.

Модификация М1 М2 М3 М4 М5 М6 М7 М8
Контроль сопротивления изоляции - + - +  +  -  -  +
Интерфейс с ПК (RS-232 и RS-485) - - + +  +  +  +  +
Дискретный вход - - - -  +  +  +  +
Контакт предпусковой сигнализации - - - -  -  +  -  +
Контакт аварийной сигнализации -/+ -/+ -/+ -/+ -/+ - + -

 * при выборе контроллеров тока следует руководствоваться правилом, что верхняя граница измерения тока должна быть больше на 10...70% значения пускового тока ЭУ, измеренного самим ЭКТ - параметр Im).

** Модификации M1 – М5 по заявке заказчика могут выполняться с контактом аварийной сигнализации.

Описание устройства защиты

Электронный контроллер тока ЭКТ является электронным изделием, работающим под управлением встроенного микроконтроллера, вырабатывающего в соответствии с заданной программой команды на замыкание или размыкание управляющих контактов. Посредством трех датчиков микроконтроллер осуществляет контроль токов, протекающих в каждой из трех фаз контролируемой электролинии.

ЭКТ производит отключение ЭУ, включает индикатор аварии, производит запись параметров аварии в энергонезависимую память и увеличивает на единицу счетчик типа произошедшей аварии при возникновении одной из аварийных ситуаций:

  • превышении тока отсечки (короткое замыкание);
  • недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
  • превышении тока ЭУ выше номинального;
  • превышении тока ЭУ выше максимально допустимого;
  • при обрыве любой фазы;
  • при недопустимом дисбалансе токов;
  • низком сопротивлении изоляции (менее 500кОм для модификации М2, М4, М5, М8).

Контроллер ЭКТ предназначен для работы как совместно с пультом управления ПУ-05 так и совместно с сервисной программой, установленной на персональном компьютере.

Пульт управления ПУ-05 поставляется отдельно по требованию заказчика. Один пульт ПУ-05 может обслуживать неограниченное количество контроллеров ЭКТМ и ЭКТ.

Сервисная программа на ПК предназначена для удобства и оперативности отображения токов, состояния, управления ЭУ и дистанционного сброса аварии. Контроллер модификаций М3, М4, М5, М6, М7 и М8 может подключаться по интерфейсу RS-232 и RS-485 с использованием протокола ModBus RTU. При этом возможно создание целой сети контроллеров (до 247 шт. на одной линии RS-485) и управление сетью с одного рабочего места.

Электронный контроллер тока ЭКТ обеспечивает непрерывный режим работы или возможность включения нагрузки по заданной программе журнала заданий. В журнале заданий имеется возможность занесения двадцати записей о расписании включений и отключений ЭУ. Каждая запись характеризуется начальной и конечной датой исполнения суточных циклов. Суточный цикл представляет собой промежуток времени суток, в течение которого ЭУ включена.

Контроллер ЭКТ обеспечивает прием одного дискретного сигнала в виде «сухого контакта» и производит отключение ЭУ в случае наступления «сухого контакта» (например, по сигналу электроконтактного манометра или термометра).

Электронный контроллер тока ЭКТ обеспечивает управление устройством предпусковой сигнализации для предупреждения о включении ЭУ, с регулируемым временем пуска Тпс (модели М6, М8), либо обеспечивает управление устройством аварийной сигнализации, при наступлении любого аварийного события (модели М7).

Электронный контроллер тока ЭКТ фиксирует во внутренней энергонезависимой памяти параметров аварийного события (до 80 последних событий), вид, дату и время возникновения, значения фазных токов на момент аварийного отключения ЭУ, а также возможность их просмотра с помощью пульта управления ПУ-05 или с помощью сервисной программы на персональном компьютере.

В моделях ЭКТ-5 и ЭКТ-10 предусмотрена возможность установки коэффициента трансформации для обеспечения прямого отсчета контролируемого тока, что дает возможность косвенного подключения к контролируемой электролинии через стандартные трансформаторы тока с номинальным вторичным током 5А.

Контроллер ЭКТ коммутирует электрическую цепь переменного тока (0,1… 2) A при напряжении (100… 450) В (замыкание/размыкание цепи управления при аварийном отключении - режим выбирается).

Электронный контроллер тока ЭКТ позволяет управлять внешним сигнальным устройством, коммутируя цепь переменного тока до 0,4А при напряжении 220В, на замыкание.

Питание контроллера ЭКТ осуществляется от сети переменного тока напряжением от 180  до 420 В частотой (50 ± 0.5) Гц.

Мощность потребляемая контроллером ЭКТ - не более 5 ВА.

Электронный контроллер тока ЭКТ  изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

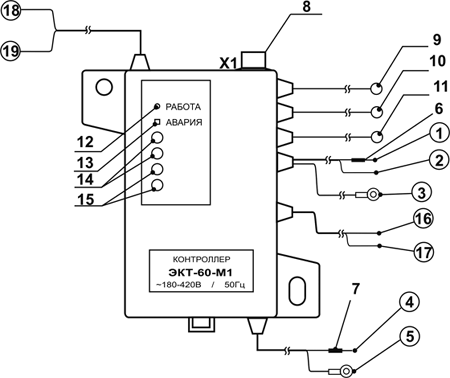

Внешний вид контроллера ЭКТ

Электронный контроллер тока ЭКТ

1 - вывод 1 «ПИТАНИЕ»
2 - вывод 2 «КОНТАКТОР»
3 - вывод 3 «НЕЙТРАЛЬ»
4 - вывод «ДАТЧИК Rизол.»
5 - вывод «НЕЙТРАЛЬ»
6 - черная метка
7 - красная метка
8 - Х1 разъем интерфейса RS-232 / RS485
9, 10, 11 - датчики тока
12 - индикатор «РАБОТА»
13 - индикатор «АВАРИЯ»
14 - ИК-излучатели
15 - ИК-приемники
16, 17 - дискретный вход
18, 19 - управляющий контакт*
* - для модификации М6, М8 – контакт предпусковой сигнализации
  - для модификации М7 – контакт аварийной сигнализации

Технические характеристики

Контроллер ЭКТ изготавливается семи типономиналов: ЭКТ-5, ЭКТ-10,  ЭКТ-25, ЭКТ-60, ЭКТ-125, ЭКТ-250, ЭКТ-625 соответствующих пределу контролируемых токов в амперах.

Модель Контролируемые токи, А Шаг, А
ЭКТ-5 0,2...50 0.01
ЭКТ-10 0,8...100 0.05
ЭКТ-25 1,6...250 0,1
ЭКТ-60 3...600 0,2
ЭКТ-125 6...1250 0,5
ЭКТ-250 10...2500 1
ЭКТ-625 30...6250 2

Выбор контроллера ЭКТ по мощности электродвигателя

Модель Рекомендуемые значения Iном, А Рекомендуемые ЭУ по мощности, кВт
ЭКТ-5 0,3...8,5 0,75….3,7
ЭКТ-10 4...14 1,5...5,5
ЭКТ-25 8,5…33 4...15
ЭКТ-60 8,5…75 4...37
ЭКТ-125 12…150 7,5…75
ЭКТ-250 33…300 18,5…160
ЭКТ-625 150…890 90…320

 Вес контроллера ЭКТ с трансформаторами тока

Модель Вес реле, кг Диаметр трансформаторов, мм
ЭКТ-5 0,6 21 х 62 х 20
ЭКТ-10 0,6 21 х 62 х 20
ЭКТ-25 0,6 21 х 62 х 20
ЭКТ-60 0,6 21 х 62 х 20
ЭКТ-125 0,9 42 х 90 х 24
ЭКТ-250 0,9 42 х 90 х 24
ЭКТ-625 1,2 65 х 122 х 25

 *Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей ЭКТ-5, ЭКТ-10,  ЭКТ-25, ЭКТ-60, ЭКТ-125, ЭКТ-250, ЭКТ-625.

Комплект поставки контроллера ЭКТ

Электронный контроллер тока ЭКТ с трансформаторами тока - 1шт

Паспорт на электронный контроллер тока ЭКТ - 1шт

Пульт управления ПУ-05* - 1шт

Сервисная программа для установки на ПК, компакт диск - 1 шт.

*Примечание: Пульт управления ПУ-05 входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Выпускаемые модификации

Модификация М1: ЭКТ-5-М1, ЭКТ-10-М1, ЭКТ-25-М1, ЭКТ-60-М1, ЭКТ-125-М1, ЭКТ-250-М1, ЭКТ-625-М1.

Модификация М2: ЭКТ-5-М2, ЭКТ-10-М2, ЭКТ-25-М2, ЭКТ-60-М2, ЭКТ-125-М2, ЭКТ-250-М2, ЭКТ-625-М2.

Модификация М3: ЭКТ-5-М3, ЭКТ-10-М3, ЭКТ-25-М3, ЭКТ-60-М3, ЭКТ-125-М3, ЭКТ-250-М3, ЭКТ-625-М3.

Модификация М4: ЭКТ-5-М4, ЭКТ-10-М4, ЭКТ-25-М4, ЭКТ-60-М4, ЭКТ-125-М4, ЭКТ-250-М4, ЭКТ-625-М4.

Модификация М5: ЭКТ-5-М5, ЭКТ-10-М5, ЭКТ-25-М5, ЭКТ-60-М5, ЭКТ-125-М5, ЭКТ-250-М5, ЭКТ-625-М5.

Модификация М6: ЭКТ-5-М6, ЭКТ-10-М6, ЭКТ-25-М6, ЭКТ-60-М6, ЭКТ-125-М6, ЭКТ-250-М6, ЭКТ-625-М6.

Модификация М7: ЭКТ-5-М7, ЭКТ-10-М7, ЭКТ-25-М7, ЭКТ-60-М7, ЭКТ-125-М7, ЭКТ-250-М7, ЭКТ-625-М7.

Модификация М8: ЭКТ-5-М8, ЭКТ-10-М8, ЭКТ-25-М8, ЭКТ-60-М8, ЭКТ-125-М8, ЭКТ-250-М8, ЭКТ-625-М8.

Технический паспорт на электронный контроллер тока ЭКТ

ВложениеРазмер
Паспорт контроллер ЭКТ321.29 КБ
Сервисная программа (описание)948.84 КБ
