Назначение

Блок питания и регистрации БПР-2 обеспечивает питание сигнализатора, а так же подает в цепь АСУ ТП сигналы, фиксирующие факт прохождения ВТО, наличие акустической составляющей, наличие переменной составляющей 22 Гц, а также сигналы, отражающие исправность сигнализатора.

Описание устройства

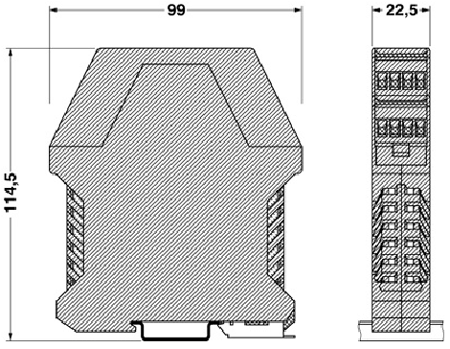

Блок питания и регистрации БПР-2 выполнен в виде отдельного блока и может монтироваться в приборную стойку на DIN-рельс 35 мм

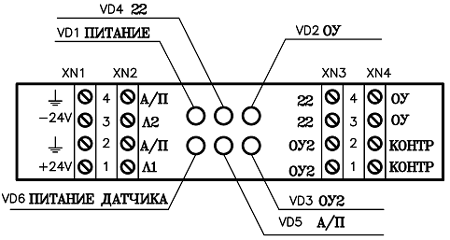

После подачи напряжения питания на БПР-2 в течении времени 30-60 секунд производится самоконтроль датчика сигнализатора ДПС-7В. В случае удачной самодиагностики на блоке питания и регистрации БПР-2 загорается индикатор VD3 «ОУ2» и, в зависимости от установки микропереключателя SW, индикатор VD2 «ОУ» на время 20 секунд. Затем контроллер снимает сигналы, индикаторы гаснут и сигнализатор готов к приему очистного устройства.

При прохождении ВТО места, где установлен датчик, на плате блока БПР-2 засвечиваются индикаторы "ОУ" и в случае длительного воздействия шумового сигнала «ОУ2», а в линию телемеханики формируются соответствующие сигналы на время 90 секунд или до сигнала «Самоконтроль». Затем контроллер снимает сигналы и сигнализатор готов к приему следующего ВТО.

Формирование сигнализатором дополнительного сигнала «ОУ2» показывающего, что в зоне установки датчика присутствует акустический шум повышенной мощности, позволяет зафиксировать прохождение объектов не имеющих металлических составляющих, а также использовать сигнализатор в узлах сброса давления для регистрации момента сброса. Уровень чувствительности на акустический шум настраивается микропереключателем SW.

При прохождении ВТО оборудованного трансмиттером переменного магнитного поля частотой 22 Герца места, где установлен датчик, на плате блока БПР-2 засвечиваются индикаторы "22" и в зависимости от переключателя SW «ОУ», а в линию телемеханики формируются сигналы на время 90 секунд или до сигнала «Самоконтроль». Затем контроллер снимает сигналы и сигнализатор готов к приему следующего ВТО.

Технические характеристики

Условия эксплуатации

Комплект поставки

В комплект поставки блока питания и регистрации сигнализатора БПР-2 входят:
Блок питания и регистрации сигнализатора БПР-2  - 1 шт;
Техническое описание и инструкция по эксплуатации - 1 шт

Технический паспорт на блок питания и регистрации сигнализатора БПР-2
