Назначение

Сигнализатор прохождения очистного устройства ДПС-9А предназначен для фиксации момента и установления факта прохождения внутритрубного объекта (очистного устройства, разделителя, снаряда дефектоскопа - в дальнейшем ВТО) по трубопроводу.

Описание устройства

Датчик сигнализатора ДПС-9А имеет взрывозащищенное исполнение с маркировкой взрывозащиты 1ExdIIАТЗХ и может применяться в соответствии с ГОСТ Р 51330.13 гл. 7.3 ПУЭ во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категорий IIА, групп Tl, T2, ТЗ по классификации ГОСТ Р 51330.11 Сигнализатор ДПС-9А может работать как автономно, так и в составе АСУ.

Принцип работы сигнализатора ДПС-9А основан на синхронном приеме и регистрации непрерывных ультразвуковых шумов и мгновенных флуктуаций магнитного поля, одновременно возникающих при движении ВТО по трубопроводу в месте его прохождения. Кроме того, датчик сигнализатора осуществляет прием и регистрацию переменного магнитного поля 22±1 Гц, что дает дополнительную возможность фиксировать прохождение ВТО, оснащенного трансмиттером (излучателем переменного магнитного поля).

В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации, который формирует в цепь АСУ ТП сигнал, фиксирующий факт прохождения ВТО.

Сигнализатор ДПС-9А (по требованию заказчика) комплектуется блоком питания и регистрации: БПР-2Т, которые отличаются напряжением питания, конструктивом. Блок питания и регистрации БПР-2, блок питания и регистрации БПР-3 подают в цепь АСУ ТП сигналы, фиксирующие факт прохождения ВТО, наличие акустической составляющей, наличие переменной составляющей 22 Гц, а также сигналы, отражающие исправность сигнализатора.

В сигнализаторе реализован режим дистанционного контроля работоспособности датчика. Предусмотрена функция определения неисправности линии, соединяющей датчик с блоком питания и регистрации - обрыв или короткое замыкание.

Особености сигнализатора ДПС-9А

Для повышения надежности работы датчик оснащен функцией определения качества установки датчика на тело трубопровода. Данная функция реализуется путем сканирования сечения трубопровода ультразвуком, что позволяет оценить качество контакта датчика с телом трубопровода а также наличие продукта в трубопроводе с целью снижения ложных срабатываний. Это особенность позволяет применять сигнализатор на малых диаметрах трубопроводов, от 150 мм.

Конструкция

Датчик сигнализатора выпускается согласно ТУ 26.51.70-025-53089075-2017, и соответствует ТР ТС 012/2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011, ГОСТ IEC 60079-14-2011, а также комплекту технической документации, согласованной с органом по сертификации.

Датчик сигнализатора ДПС-9А имеет уровень взрывозащиты «взрывобезопасное электрооборудование», маркировку взрывозащиты 1ExdIIСТЗ или 1ExdIIСТЗХ и может применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории ІІА, ІІВ, ІІС, групп Т1, Т2, Т3 по классификации ГОСТ 30852.11-2002 (МЭК 60079-12:1978), ГОСТ 30852.5-2002 (МЭК 60079-4:1975), в соответствии с ГОСТ 30852.13‑2002 (МЭК 60079-14:1996) и руководством по эксплуатации при обязательном выполнении особых условий безопасной эксплуатации.

Корпус датчика сигнализатора выполнен из нержавеющей стали и обеспечивает степень защиты от внешних воздействий IP68.

Разрешительная документация: Поставляются вместе с сигнализатором ДПС-9А. Сертификат соответствия взрывозащиты. Срок действия с 11.08.2020 по 10.08.2025г. Сертификат соответствия ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 (сейсмостойкость) на Сигнализатор прохождения очистного устройства ДПС-9А. Срок действия: с 06.07.2020 по 05.07.2023 г. Сигнализатор ДПС-9А. Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств" 2020г.

Технические характеристики

Сигнализатор ДПС-9А имеет два независимых канала регистрации СОД.

Принцип работы первого канала основан на одновременном приеме и регистрации ультразвуковых колебаний и возмущений магнитного поля, создаваемых движущимся объектом СОД.

Второй канал осуществляет прием и регистрацию переменного низкочастотного магнитного поля (22Гц), создаваемого объектом СОД,  оснащенным трансмиттером (излучателем).

Имеет повышенную помехозащищенность по отношению к сигнализаторам, детектирующим объект СОД только по акустическому шуму.

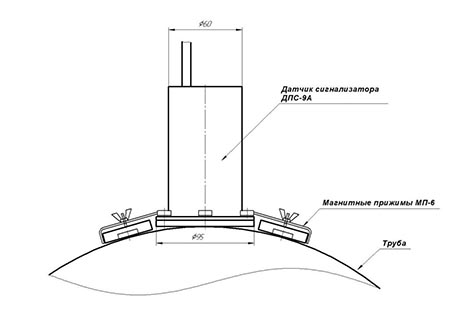

В состав сигнализатора ДПС-9А входят: блок датчика с кольцевым магнитным прижимом, блок питания и регистрации. Сигнализатор поставляется комплектно с клеммным соединителем КС-1.

Блок датчика сигнализатора (маркировка взрывозащиты 1Exd IIAT3X) и клеммный соединитель КС-1 (маркировка взрывозащиты 1Exd IIAT3) соединенные 3-х метровым кабелем в металлорукаве,  смонтированы в заводских условиях, что обеспечивает герметичность данного узла.

Корпус блока датчика сигнализатора, выполненный из нержавеющей стали, что обеспечивает степень защиты от внешних воздействий IP68. Рабочая температура ‑50 °С ÷ +50 °С.

Прост при монтаже. Крепится непосредственно на тело трубы магнитным прижимом.

Блок питания и регистрации сигнализатора БПР-2Т монтируется в блок - боксе. Степень защиты от внешних воздействий IP20 .Рабочая температура - 20 °С ÷ +50 °С.

Сигнализатор ДПС-9А работает как в составе АСУ трубопроводного транспорта, так и автономно.

Комплект поставки

В комплект поставки сигнализатора прохождения очистного устройства ДПС-9А  входят:
Датчик сигнализатора - 1 шт;
*Блок питания и регистрации сигнализатора БПР2Т - 1 шт;
Прижим МП-6 - 1 шт;
Клемный соеденитель КС-1 - 1 шт;
Техническое описание и инструкция по эксплуатации - 1 шт;
*Примечание: При заказе нужно указывать БПР-2Т.

Технический паспорт на сигнализатор ДПС-9А
