Назначение

Реле РКЗ-ИВ предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока реле РКЗ-ИВ могут использоваться в линиях на любое напряжение.

Любое электрооборудование, в той или иной степени, подвержено аварийным ситуациям, что, зачастую, приводит к сбоям в работе других устройств и энергосистемы, в целом. Наиболее распространенным и общепринятым типом электродвигателя, является асинхронный, из-за простоты эксплуатации, недорогой стоимости и надежности. Однако и его работа требует постоянного контроля.

Реле контроля и защиты РКЗ: РКЗ-5-ИВ, РКЗ-25-ИВ,  РКЗ-50-ИВ – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования  фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя. Именно поэтому, важность установки трехфазного реле РКЗ для контроля электрической нагрузки актуальна и, безусловно, оправдана.

Лаборатория электрозащиты – компания, реализующая реле контроля и защиты РКЗ: РКЗ-5-ИВ, РКЗ-25-ИВ,  РКЗ-50-ИВ оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Благодаря обратной связи от энергетиков ведущих предприятий страны наша компания усовершенствует устройства защиты электродвигателей, которые и предлагает потребителям в большом ассортименте.

 Описание устройства защиты

Реле РКЗ-ИВ осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

• перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
• недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
• при обрыве любой фазы;
• при недопустимом дисбалансе токов;

Реле контроля и защиты РКЗ-ИВ предназначено для работы совместно с пультом управления ПУ-02 (входит в комплект поставки по требованию заказчика). Пульт индикации ПУ-02 по средствам инфракрасной связи обеспечивает дистанционное считывание информации с реле РКЗ-ИВ и ее отображение на экране цифрового дисплея, а также используется для программирования реле, ввода значений уставок по перегрузке, недогрузке, небалансу токов, установки времени задержки на отключение и повторный пуск электроустановки. Один пульт ПУ-02 может работать с любым количеством реле РКЗ-ИВ.

Реле РКЗ-ИВ регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент  защитного отключения, а также сохраняет информацию о причине аварии.

Реле РКЗ-ИВ коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В и рассчитано на управление магнитными пускателями и контакторами до VI величины. Контакт  работает на размыкание цепи при аварийном отключении.

Реле РКЗ-ИВ не имеет встроенного устройства управления внешними сигнальными устройствами.

Питание реле РКЗ-ИВ осуществляется от сети переменного тока напряжением от 180  до 420 В частотой (50 ± 0.5) Гц.

Мощность потребляемая реле РКЗ-ИВ - не более 25 ВА.

Габаритные размеры реле - не более 84х76х53 (без датчиков тока).

Реле РКЗ-И изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

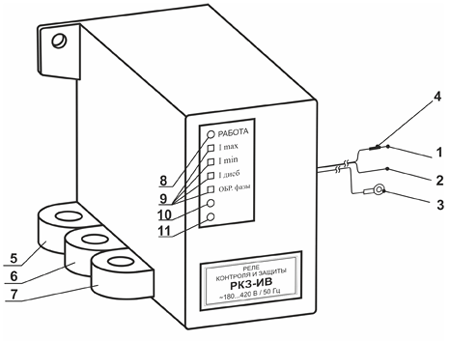

Внешний вид реле РКЗ-ИВ

Технические характеристики

Реле изготавливаются следующих типономиналов: РКЗ-5-ИВ, РКЗ-25-ИВ,  РКЗ-50-ИВ соответствующих пределу контролируемых токов в амперах.

 Выбор реле РКЗ-ИВ по мощности электродвигателя

  Вес реле РКЗ-ИВ с трансформаторами тока

 *Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей РКЗ-5-ИВ, РКЗ-25-ИВ,  РКЗ-50-ИВ.

Комплект поставки реле РКЗ-ИВ

Реле контроля и защиты РКЗ-ИВ с трансформаторами тока - 1шт

Паспорт на реле РКЗ-ИВ - 1шт

Пульт управления ПУ-02* - 1шт

*Примечание: Пульт управления ПУ-02 входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт реле РКЗ-ИВ
