Назначение

Реле РКЗМ-R (РКЗМ-5-R, РКЗМ-25-R,  РКЗМ-50-R,  РКЗМ-250-R, РКЗМ-500-R, РКЗМ-900-R) предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока реле РКЗМ-R (РКЗМ-5-R, РКЗМ-25-R,  РКЗМ-50-R,  РКЗМ-250-R, РКЗМ-500-R, РКЗМ-900-R) могут использоваться в линиях на любое напряжение.

Любое электрооборудование, в той или иной степени, подвержено аварийным ситуациям, что, зачастую, приводит к сбоям в работе других устройств и энергосистемы, в целом. Наиболее распространенным и общепринятым типом электродвигателя, является асинхронный, из-за простоты эксплуатации, недорогой стоимости и надежности. Однако и его работа требует постоянного контроля.

Реле контроля и защиты РКЗМ: РКЗМ-5-R, РКЗМ-25-R,  РКЗМ-50-R,  РКЗМ-250-R, РКЗМ-500-R, РКЗМ-900-R – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования  фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя. Именно поэтому, важность установки трехфазного реле РКЗМ для контроля электрической нагрузки актуальна и, безусловно, оправдана.

Лаборатория электрозащиты – компания, реализующая реле контроля и защиты РКЗМ: РКЗМ-5-R, РКЗМ-25-R,  РКЗМ-50-R,  РКЗМ-250-R, РКЗМ-500-R, РКЗМ-900-R оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Благодаря обратной связи от энергетиков ведущих предприятий страны наша компания усовершенствует устройства защиты электродвигателей, которые и предлагает потребителям в большом ассортименте.

Описание устройства защиты

Реле РКЗМ-R осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

• перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
• недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
• при обрыве любой фазы;
• при недопустимом дисбалансе токов;

Реле РКЗМ-R предназначено для работы совместно с пультом управления ПУ-02 (входит в комплект поставки по требованию заказчика).

Реле РКЗМ-R регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент  защитного отключения, а также сохраняет информацию о причине аварии.

Реле РКЗМ-R коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В и рассчитано на управление магнитными пускателями и контакторами до VI величины. Контакт  работает на размыкание цепи при аварийном отключении.

Питание реле осуществляется от сети переменного тока напряжением от 180  до 420 В частотой (50 ± 0.5) Гц.

Мощность потребляемая реле РКЗМ-R - не более 25 ВА.

Реле РКЗМ-R  изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

Преимущества реле контроля и защиты РКЗМ-R

• наличие встроенных на лицевой панели реле индикаторов причины аварийного отключения, что позволяет в экстренных ситуациях оперативно определить причину аварии, не пользуясь пультом;
• наличие встроенного контакта аварийной сигнализации (коммутирует электрическую цепь переменного тока до 0.4А при напряжении 250В);
• при подаче питающего напряжения на реле перед включением ЭУ производится оценка сопротивления изоляции и включение происходит только в случае если оно более 500 кОм;
• предусмотрена возможность крепления на стандартную DIN-рейку шириной 35 мм;
• усовершенствованная конструкция трансформаторов тока с увеличенной перегрузочной способностью;
• повышенная устойчивость к перенапряжению сети.

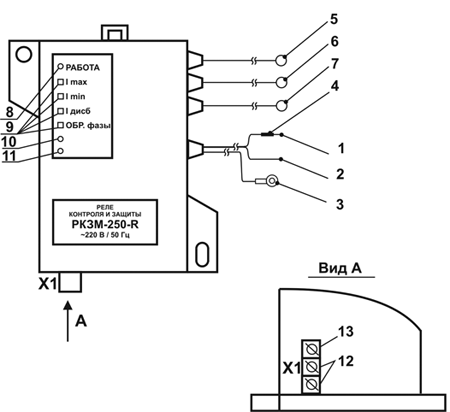

Внешний вид реле РКЗМ-R

Технические характеристики

Реле изготавливаются следующих типономиналов: РКЗМ-5-R, РКЗМ-25-R,  РКЗМ-50-R,  РКЗМ-250-R, РКЗМ-500-R, РКЗМ-900-R соответствующих пределу контролируемых токов в амперах.

Выбор реле РКЗМ-R по мощности электродвигателя

 Вес реле РКЗМ-R с трансформаторами тока

 *Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей РКЗМ-5-R, РКЗМ-25-R,  РКЗМ-50-R,  РКЗМ-250-R, РКЗМ-500-R, РКЗМ-900-R.

Комплект поставки реле РКЗМ-R

Реле контроля и защиты РКЗМ-R с трансформаторами тока - 1шт

Паспорт на реле РКЗМ-R - 1шт

Пульт управления ПУ-02* - 1шт

*Примечание: Пульт управления ПУ-02 входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт реле контроля и защиты РКЗМ-R
