Назначение

Реле повторного пуска РПП-2 предназначено для автоматического включения (повторного пуска) низковольтных (0,4 КВ) асинхронных электродвигателей после их отключения, вызванного снижением напряжения питающей сети или полным отключением напряжения (перерывом электроснабжения).

Описание устройства защиты

Реле РПП-2 регистрирует информацию о количестве аварийных отключений, а также нормальных отключений электродвигателя кнопкой "СТОП". Максимальное число регистрируемых отключений - 255.

Реле повторного пуска РПП-2 регистрирует дату и время до восьми последних по времени аварийных отключений и повторных пусков электродвигателя.

Реле повторного пуска РПП-2 обеспечивает выдачу команды на повторный пуск, если уровень напряжения сети превышает значение установки Umin, регулируемой в пределах от 180 до 500 В c шагом 2 В.

Реле повторного пуска РПП-2 обеспечивает выдачу команды на повторный пуск, если длительность перерыва электроснабжения не превышает значения уставки Тпэсн, регулируемой в пределах от 1 до 20 сек. c шагом 1 сек.

Реле повторного пуска РПП-2 не выдает команды на повторный пуск, если двигатель нормально отключен кнопкой "СТОП".

Реле повторного пуска РПП-2 обеспечивает задержку выдачи команды на повторный пуск после восстановления питания Тзд, регулируемую в пределах от 0 до 255 сек. c дискретностью 1с.

Номинальное коммутируемое напряжение контактов реле повторного пуска (самозапуска) -220 или 380 В.

Реле повторного пуска РПП-2 предназначено для работы совместно с пультом управления ПУ-04 (входит в комплект поставки по требованию заказчика).

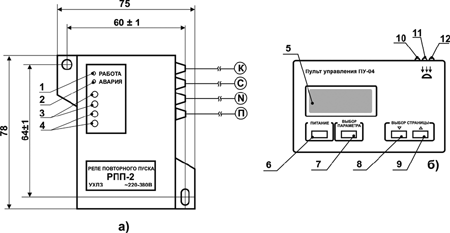

Внешний вид реле РПП-2

 Технические характеристики

Максимальный ток выходных контактов реле РПП-2 - 20 А.

Мощность, потребляемая реле РПП-2 от сети - не более 20 ВА.

Питание реле осуществляется от сети переменного тока напряжением  (220 ± 22) В или (380 ± 38) В частотой (50 ± 0.5) Гц.

Масса реле РПП-2 - не более 150 г.

Габаритные размеры ДхШхВ 105х75х78мм.

Реле РПП-2 изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

Комплект поставки реле  РПП-2

Реле повторного пуска  РПП-2  - 1шт

Паспорт на реле  РПП-2 - 1шт

Пульт управления ПУ-04* - 1шт

*Примечание: Пульт управления ПУ-04 входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт реле повторного пуска РПП-2
