Реле контроля и защиты РКЗ-ИМ

Назначение

Реле РКЗ-ИМ (РКЗ-5-ИМ,  РКЗ-25-ИМ,  РКЗ-50-ИМ,  РКЗ-250-ИМ, РКЗ-500-ИМ, РКЗ-900-ИМ) предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока реле РКЗ-ИМ (РКЗ-5-ИМ,  РКЗ-25-ИМ,  РКЗ-50-ИМ,  РКЗ-250-ИМ, РКЗ-500-ИМ, РКЗ-900-ИМ) могут использоваться в линиях на любое напряжение.

Любое электрооборудование, в той или иной степени, подвержено аварийным ситуациям, что, зачастую, приводит к сбоям в работе других устройств и энергосистемы, в целом. Наиболее распространенным и общепринятым типом электродвигателя, является асинхронный, из-за простоты эксплуатации, недорогой стоимости и надежности. Однако и его работа требует постоянного контроля.

Реле контроля и защиты РКЗ: РКЗ-5-ИМ,  РКЗ-25-ИМ,  РКЗ-50-ИМ,  РКЗ-250-ИМ, РКЗ-500-ИМ, РКЗ-900-ИМ – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования  фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя. Именно поэтому, важность установки трехфазного реле РКЗ для контроля электрической нагрузки актуальна и, безусловно, оправдана.

Лаборатория электрозащиты – компания, реализующая реле контроля и защиты РКЗ: РКЗ-5-ИМ,  РКЗ-25-ИМ,  РКЗ-50-ИМ,  РКЗ-250-ИМ, РКЗ-500-ИМ, РКЗ-900-ИМ оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Благодаря обратной связи от энергетиков ведущих предприятий страны наша компания усовершенствует устройства защиты электродвигателей, которые и предлагает потребителям в большом ассортименте.

Описание устройства защиты

Реле РКЗ-ИМ осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

  • перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
  • недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
  • при обрыве любой фазы;
  • при недопустимом дисбалансе токов;

Реле предназначено для работы совместно с пультом управления ПУ-02 (входит в комплект поставки по требованию заказчика).

Реле регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент  защитного отключения, а также сохраняет информацию о причине аварии.

Реле РКЗ-ИМ коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В и рассчитано на управление магнитными пускателями и контакторами до VI величины. Контакт  работает на размыкание цепи при аварийном отключении.

Контакт аварийной сигнализации реле коммутирует электрическую цепь переменного тока до 0.4 А при напряжении 220 В и работает на замыкание цепи при аварийном отключении.

Питание реле осуществляется от сети переменного тока напряжением от 180  до 420 В частотой (50 ± 0.5) Гц.

Мощность потребляемая реле РКЗ-ИМ - не более 25 ВА.

Реле РКЗ-ИМ изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

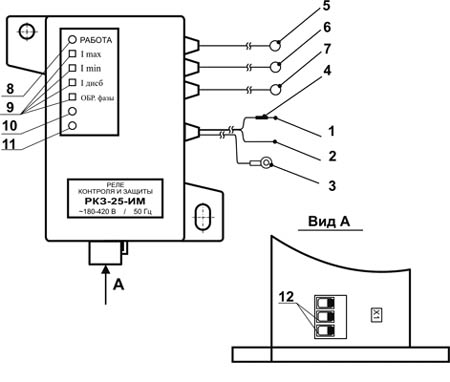

Внешний вид реле РКЗ-ИМ

Реле контроля и защиты РКЗ-ИМ

1 - вывод «ПИТАНИЕ»
2 - вывод «КОНТАКТОР»
3 - вывод «НЕЙТРАЛЬ»
4 - цветная метка
5, 6, 7 - трансформаторы тока
8 - индикатор «РАБОТА»
9 - индикаторы типов авариии
10 - ИК-приемник реле
11 - ИК-излучатель реле
12 - клеммы аварийной сигнализации

 Технические характеристики

Реле изготавливаются следующих типономиналов: РКЗ-5-ИМ,  РКЗ-25-ИМ,  РКЗ-50-ИМ,  РКЗ-250-ИМ, РКЗ-500-ИМ, РКЗ-900-ИМ соответствующих пределу контролируемых токов в амперах.

Модель Контролируемые токи, А Шаг, А
РКЗ-5-ИМ 0.4...5 0,02
РКЗ-25-ИМ 2...25 0,1
РКЗ-50-ИМ 5...50 0,2
РКЗ-250-ИМ 20...250 1
РКЗ-500-ИМ 40...500 2
РКЗ-900-ИМ 80...900 4

 Выбор реле РКЗ-ИМ по мощности электродвигателя

Модель Контролируемые токи, А Рекомендуемые значения Iном, А Рекомендуемые ЭУ по мощности, кВт
РКЗ-25-ИМ 0.4...5 до 4 0,75...3,7
РКЗ-25-ИМ 2...25 3...17 0,75...7,5
РКЗ-50-ИМ 5...50 17...40 7,5...18,5
РКЗ-250-ИМ 20...250 40...120 18,5...110
РКЗ-500-ИМ 40...500 210...420 110...220
РКЗ-900-ИМ 80...900 420...700 220...св. 320

 Вес реле РКЗ-ИМ с трансформаторами тока

Модель Вес реле, кг Диаметр трансформаторов, мм
РКЗ-25-ИМ, РКЗ-50-ИМ 0,4 21х62х20
РКЗ-250-ИМ 0,6 27х70х21
РКЗ-500-ИМ 0,9 42х90х24
РКЗ-900-ИМ 1,2 65х122х25

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей РКЗ-5-ИМ, РКЗ-25-ИМ, РКЗ-50-ИМ,  РКЗ-250-ИМ, РКЗ-500-ИМ, РКЗ-900-ИМ.

Комплект поставки реле РКЗ-ИМ

Реле контроля и защиты РКЗ-ИМ с трансформаторами тока - 1шт

Паспорт на реле РКЗ-ИМ - 1шт

Пульт управления ПУ-02* - 1шт

*Примечание: Пульт управления ПУ-02 входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт реле РКЗ-ИМ

ВложениеРазмер
Паспорт РКЗ-ИМ777.08 КБ
