Реле контроля и защиты РКЗМ-Д

Назначение

Реле РКЗМ-Д предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
При косвенном подключении через трансформаторы тока реле РКЗМ-Д могут использоваться в линиях на любое напряжение.

Описание устройства защиты

Реле РКЗМ-Д осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:

  • перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
  • недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
  • при обрыве любой фазы;
  • при недопустимом дисбалансе токов;

Реле РКЗМ-Д предназначено для работы совместно с пультом управления ПУ-02 (входит в комплект поставки по требованию заказчика).

Реле РКЗМ-Д регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент  защитного отключения, а также сохраняет информацию о причине аварии.

Реле РКЗМ-Д коммутирует электрическую цепь переменного тока от 0.03 до 2 А при напряжении до 420 В и рассчитано на управление магнитными пускателями и контакторами до VI величины. Контакт  работает на размыкание цепи при аварийном отключении.

Питание реле осуществляется от сети переменного тока напряжением от 180  до 420 В частотой (50 ± 0.5) Гц.

Мощность потребляемая реле РКЗМ-Д - не более 25 ВА.

Реле РКЗМ-Д  изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

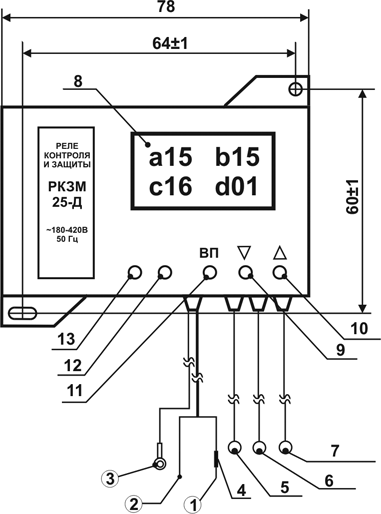

Внешний вид реле РКЗМ-Д

Реле контроля и защиты РКЗМ-Д

1 - вывод «НЕЙТРАЛЬ»
2 - вывод «КОНТАКТОР»
3 - вывод «ПИТАНИЕ»
4 - цветная метка
5, 6, 7 - трансформаторы тока
8 - дисплей реле
9, 10  - кнопки «ВЫБОР СТРАНИЦЫ»
11 - кнопки «ВЫБОР ПАРАМЕТРА»
12 - ИК-приемник реле
13 - ИК-излучатель реле

 Технические характеристики

Реле изготавливаются следующих типономиналов: РКЗМ-5-Д, РКЗМ-25-Д,  РКЗМ-50-Д,  РКЗМ-250-Д, РКЗМ-500-Д, РКЗМ-900-Д соответствующих пределу контролируемых токов в амперах.

Модель Контролируемые токи, А Шаг, А
РКЗМ-5-Д 0.4...5 0.02
РКЗМ-25-Д 2...25 0.1
РКЗМ-50-Д 5...50 0.2
РКЗМ-250-Д 20...250 1
РКЗМ-500-Д 40...500 2
РКЗМ-900-Д 80...900 4

Выбор реле РКЗМ-Д по мощности электродвигателя

Модель Рекомендуемые значения Iном, А Рекомендуемые ЭУ по мощности, кВт
РКЗМ-5-Д до 4 0,75...3,7
РКЗМ-25-Д 3...17 0,75...7,5
РКЗМ-50-Д 17...40 7,5...17,5
РКЗМ-250-Д 40...120 18,5...110
РКЗМ-500-Д 210...420 110...220
РКЗМ-900-Д 420...700 220...св. 320

 Вес реле РКЗМ-Д с трансформаторами тока

Модель Вес реле, кг Диаметр трансформаторов, мм
РКЗМ-25-Д, РКЗМ-50-Д 0,4 21х62х20
РКЗМ-250-Д 0,6 27х70х21
РКЗМ-500-Д 0,9 42х90х24
РКЗМ-900-Д 1,2 65х122х25

 *Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей РКЗМ-5-Д, РКЗМ-25-Д,  РКЗМ-50-Д,  РКЗМ-250-Д, РКЗМ-500-Д, РКЗМ-900-Д.

Комплект поставки реле РКЗМ-Д

Реле контроля и защиты РКЗМ-Д с трансформаторами тока - 1шт

Паспорт на реле РКЗМ-Д - 1шт

Пульт управления ПУ-02* - 1шт

*Примечание: Пульт управления ПУ-02 входит в комплект поставки по требованию заказчика и оплачивается отдельно!

Технический паспорт реле контроля и защиты РКЗМ-Д

ВложениеРазмер
Паспорт реле РКЗМ-Д228.61 КБ
